帶手動防爆電磁閥產品介紹：
帶手動防爆電磁閥廣泛適用于易燃易爆介質環境中，以及對具有爆炸性危險場所管路介質的自動切換；如天然氣、煤氣、液化氣等氣體或其它介質。隔爆型防爆形式是一種具有隔爆外殼的電氣設備。隔爆外殼能承受已進入外殼內部的可燃性混合物內部爆 炸而不損壞，并且通過外殼上的任何接合面或結構孔不會引燃一種或多種氣體或蒸氣所形成的外部爆 炸性環境的電氣設備，整臺設備或其中部分澆封在澆封劑中，在正常運行和認可的過載或認可的故障下均不能引燃周圍的爆 炸性混合物的電氣設備。
帶手動防爆電磁閥工作原理：
常閉型：當線圈通電時，先導閥芯吸合，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。
當線圈斷電時，先導閥芯靠彈簧復位，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。
常開型：當線圈通電時，先導閥芯靠彈簧復位，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。
當線圈斷電時，先導閥芯靠彈簧復位，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。
注：出口端壓力大于進口端壓力，介質會反向?qū)ā？砂惭b止回閥。
帶手動防爆電磁閥
帶手動防爆電磁閥規格參數：
公稱通徑 DN5-50
原理結構 直動式、分步直動式
閥體材質 黃銅、SS304、特制SS316
膜片材料 NBR、FKM、EPDM、硅膠
環境溫度 -10℃～+60℃（防爆型－20℃～+50℃）
流體溫度 C2組:-5℃～80℃，C3組:-5℃～130℃
適用流體 氣體、液體
流體粘度 ≤22mm2/S
連接方式 內螺紋（國標或NPT)
安裝方式 水平安裝，線圈向上（禁止垂直安裝）
防護等級 IP54（鐵殼線圈）
帶手動防爆電磁閥型號標準：
代號 功能名稱 功能說明
K 常開 通電閥關，斷電閥開
E 防爆 防爆等級：ExdbⅠ/ⅡT4
A 德國線圈 選配德國品牌線圈
T 帶定時器 可以設定開、關間隔時間
注：帶定時裝置的僅 限≤DN25mm ，防爆型不能帶定時器

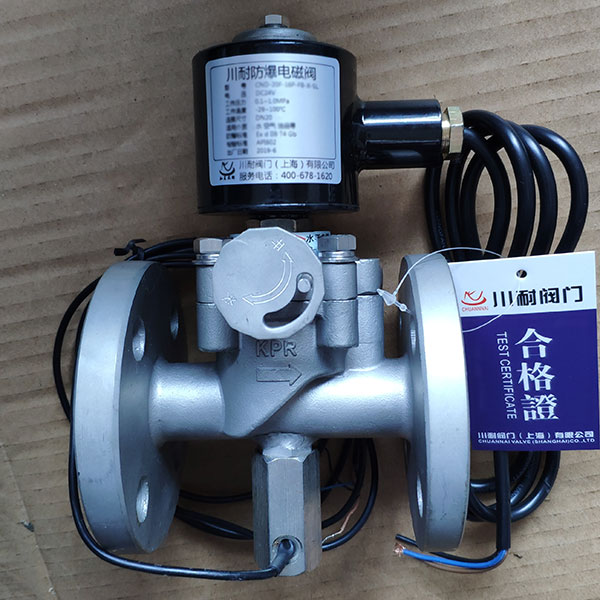

防爆型帶手動法蘭電磁閥
帶手動防爆電磁閥接線標準：
電源電壓 220V、110V、24V AC 50/60Hz 24V、12V DC
額定功率 防爆型AC：17VA； DC：20W 普通型見規格參數表
電壓公差 ±10%
電氣連接 普通型：標準接線盒
澆封型 M14＊1.5，1.5M導線
隔爆型 M14＊1.5，接線盒
不銹鋼防爆法蘭電磁閥尺寸參數：
| 型號規格 | 通徑mm | 連接口內螺紋 | Cv值 | 最小壓差 | 最大壓差 | 功率消耗(W) | |
| 水、氣、油≤22mm2/s | 水、氣、油≤22mm2/s | AC | DC | ||||
| DN2.5 | 2.5 | G1/8 | 0.23 | 0 | 10 | 22 | 18 |
| DN4 | 4 | G1/4 | 0.6 | 0 | 10 | 22 | 18 |
| DN15 | 15 | G1/2 | 4.8 | 0 | 10 | 22 | 18 |
| DN20 | 20 | G3/4 | 7.6 | 0 | 10 | 22 | 18 |
| DN25 | 25 | G 1 | 12 | 0 | 10 | 22 | 18 |
| DN32 | 32 | G1 1/4 | 24 | 0 | 10 | 22 | 18 |
| DN40 | 40 | G1 1/2 | 29 | 0 | 10 | 22 | 18 |
| DN50 | 50 | G 2 | 48 | 0 | 10 | 22 | 18 |

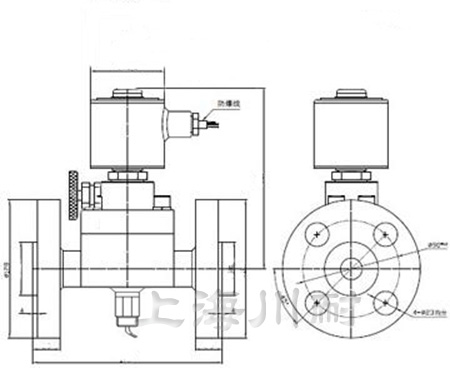

不銹鋼防爆電磁閥結構圖：
