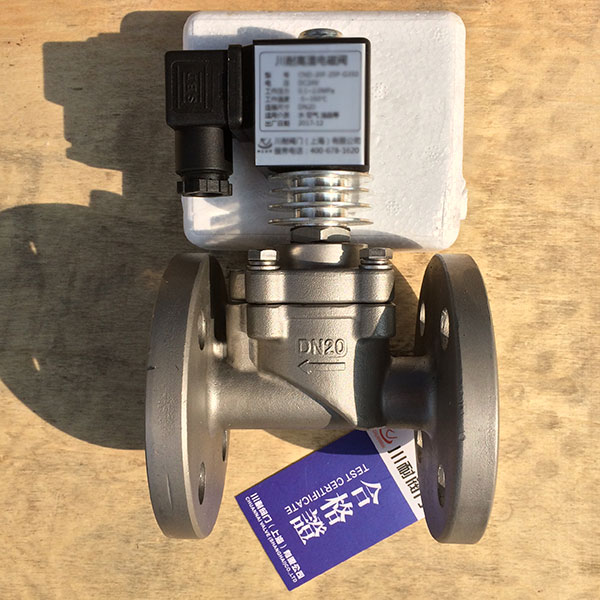

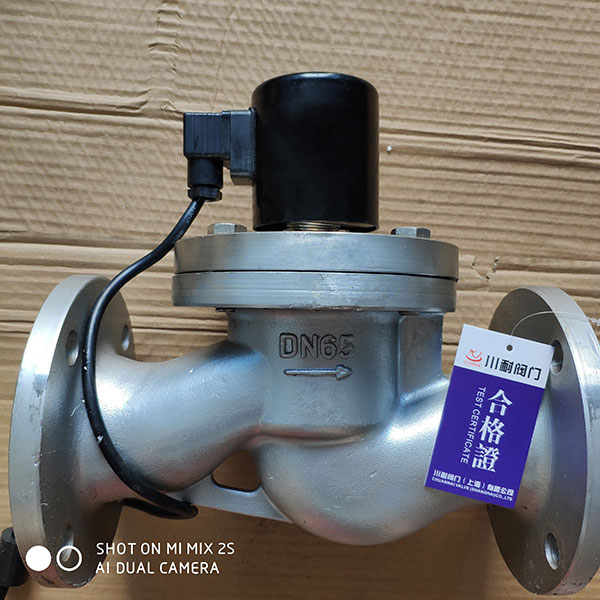

先導式不銹鋼蒸汽電磁閥

  先導式不銹鋼蒸汽電磁閥產品介紹：
先導式不銹鋼蒸汽電磁閥閥體采用SS304、SS31、SS316L等不銹鋼材質，穩定性強，適合在較惡劣的環境下工作，有較強的抗氧化抗腐蝕能力。先導式不銹鋼蒸汽電磁閥主要用于控制高溫蒸汽、帶有腐蝕性的過飽和蒸汽等流體，性能顯著。



先導式不銹鋼蒸汽電磁閥結構規格標準：
公稱通徑  DN25-DN350
原理結構  先導式
閥體材質  304不銹鋼、316、316L
密封材料  PTFE、銅合金
環境溫度  -30℃～+60℃（防爆型-20℃～+50℃）
流體溫度  C1:-10~60℃, C2:-20~90℃
適用流體  水、氣、油等介質
流體粘度  ≤22mm2/S（50mm2/S以下可特制）
連接方式  法蘭式
安裝方式  水平，線圈向上（其它方式請咨詢)
防護等級  防爆型IP65、普通型IP54

不銹鋼蒸汽先導式電磁閥選型標準：
代號      功能名稱      功能說明
K         常開型       通電閥關，斷電閥開
S         帶手動操作    可手動打開或關閉本閥
*國家級防爆監督站檢驗合格
*防爆型環境溫度:-20℃～+50℃,介質溫度應在防爆允許范圍內。



先導式蒸汽不銹鋼電磁閥安裝接線規格：
常規電壓 220V AC 50/60Hz24V DC
DC：220V、110V、48V、12V
特制電壓 AC 50/60Hz：380V110V48V
電壓公差 ±10%
電氣連接 普通型：標準接線盒;　
防爆型：M20ｘ1.5內螺紋,內置接線盒（可定制G1/2或NPT螺紋）


先導式不銹鋼蒸汽電磁閥尺寸：

型號規格	外形尺寸		法蘭尺寸
	L	H	D	D1	n-d
DN20F	150	180	105	Φ75	4-Φ14
DN25F	160	195	115	Φ85	4-Φ14
DN32F	180	205	140	Φ100	4-Φ18
DN40F	200	220	150	Φ110	4-Φ18
DN50F	230	235	165	Φ125	4-Φ18
DN65F	290	250	185	Φ145	4-Φ18
DN80F	310	260	200	Φ160	8-Φ18
DN100F	350	290	220	Φ180	8-Φ18
DN125F	400	365	250	Φ210	8-Φ18
DN150F	480	400	285	Φ240	8-Φ22
DN200F	600	456	340	Φ295	12-Φ22
DN250F	730	434	405	Φ355	12-Φ26
DN300F	850	490	460	Φ410	12-Φ26

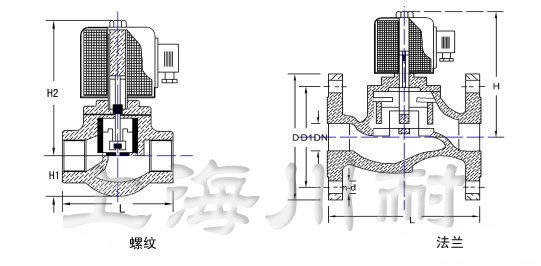

先導式不銹鋼蒸汽電磁閥尺寸結構：
