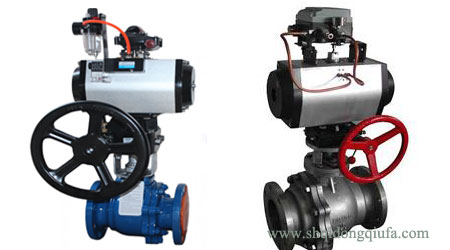

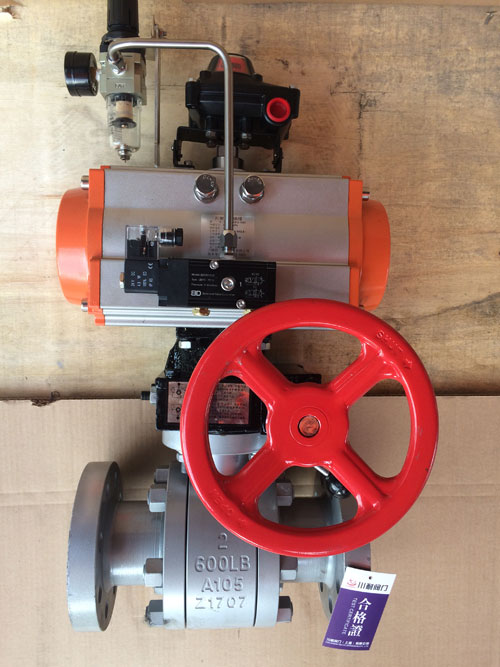

Q641Y帶手動氣動硬密封球閥 法蘭式連接 標準

Q641Y帶手動氣動硬密封球閥采用通用的法蘭式連接標準，閥門的開關調節既可以采用氣動自動控制，同樣Q641Y氣動帶手動硬密封球閥在氣源壓力不足或者現場調試時采用手動裝置來控制閥門的開閉，其具有密封性能優越等特點，通常適用于耐高溫、腐蝕性、安全性要求嚴格的場合。
Q641Y帶手動氣動硬密封球閥廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。手輪機構底面和閥門連接，支架面與氣缸連接，閥軸與蝸輪內孔配合穿過，閥軸端四方與氣缸方孔配合。氣動時，氣缸帶動閥軸、蝸輪同轉。手動時，蝸桿與蝸輪齒合，帶動閥軸轉動，氣缸活塞隨時。


Q641Y帶手動氣動硬密封球閥規格標準：

公稱通徑DN（mm）		15-250
公稱壓力PN（MPa)		1.6
公稱壓力PS（MPa)	強度試驗	2.4
	密封試驗	1.76
材料\材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	蝶板	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	密封圈	增強聚四氟乙烯 對位聚苯
	填料	聚四氟乙烯 柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類	醋酸類
	適用溫度	-28℃～300℃
執行器	型號	BAW系列、GT系列、SW系列
	氣源壓力	0.4-1.6Mpa

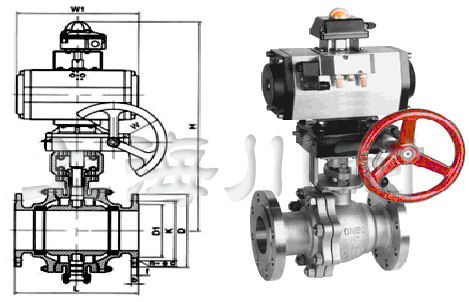

Q641Y氣動帶手動硬密封球閥尺寸：

Q641Y
通徑DN		L	D	K	D1	n-Φd	b	f	H	W
mm	in
25	1″	140	115	85	65	4-Φ14	16	3	217	190
32	1 1/4″	165	140	100	76	4-Φ18	18	3	260	210
40	1 1/2″	165	150	115	84	4-Φ18	18	3	293	210
50	2″	203	165	125	99	4-Φ18	20	3	309	247
65	2 1/2″	222	185	145	118	4-Φ18	20	3	344	247
80	3″	241	200	160	132	8-Φ18	20	3	421	276
100	4″	305	220	180	156	8-Φ18	22	3	485	348
125	5″	356	250	210	184	8-Φ18	22	3	560	378
150	6″	394	285	240	211	8-Φ23	24	3	655	432
200	8″	457	340	295	266	12-Φ23	24	3	847	524
250	10″	533	405	335	319	12-Φ26	26	3	980	648

Q641Y氣動帶手動球閥結構：
