- 氣動球閥

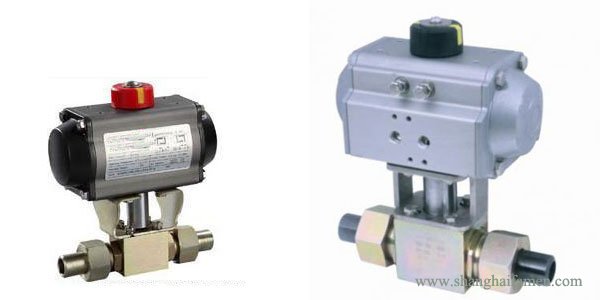

氣動卡套式高壓焊接球閥
發布時間：2009-07-23 瀏覽：次
氣動卡套式高壓焊接球閥按其密封性能分為金屬密封與軟密封。Q661N氣動卡套式高壓焊接球閥具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。
氣動卡套式高壓焊接球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動高壓焊接球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
卡套式高壓氣動焊接球閥規格標準：
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
閥體形式 |
整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上) |
|
公稱壓力 |
PN16.0、25.0 MPa；ANSI 150、300、600、900LB |
|
連接形式 |
法蘭式、焊接式、螺紋式(適用于PN45MPa以內) |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|
閥芯形式 |
O型球體閥芯 |
|
流量特性 |
近似快開特性 |
|
動作范圍 |
0～90°、0～360° |
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% |
|
配置執行機構 |
GT、AT、AR、AW系列單雙作用氣動執行器 |
|
控制方式 |
開關兩位控制能、4～20mA模擬量信號控制 |
卡套式焊接高壓氣動球閥結構參數：
|
執行器型號 |
GT、AT、AR、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
|
可配附件 |

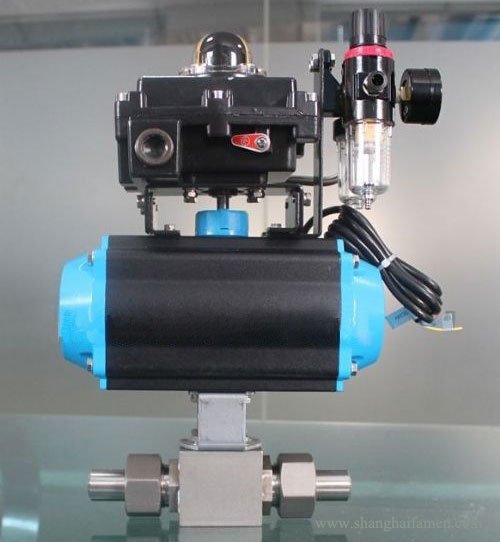

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
氣動卡套式高壓焊接球閥材質標準：
|
零件名稱 |
材料 |
|
閥體、閥蓋 |
A105 |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
閥座密封圈 |
PTFE、碳素纖維＋PTFE、對位聚苯 |
|
填料 |
V型PTFE、柔性石墨 |

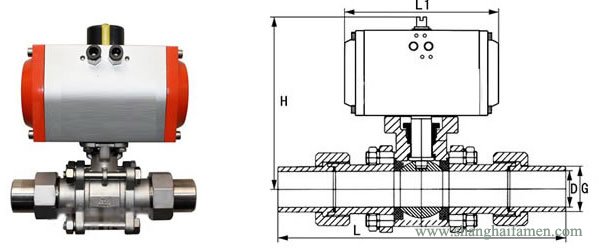

卡套式氣動高壓焊接球閥結構：
